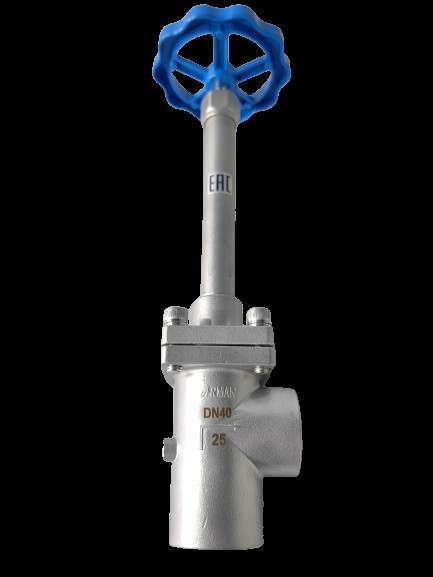

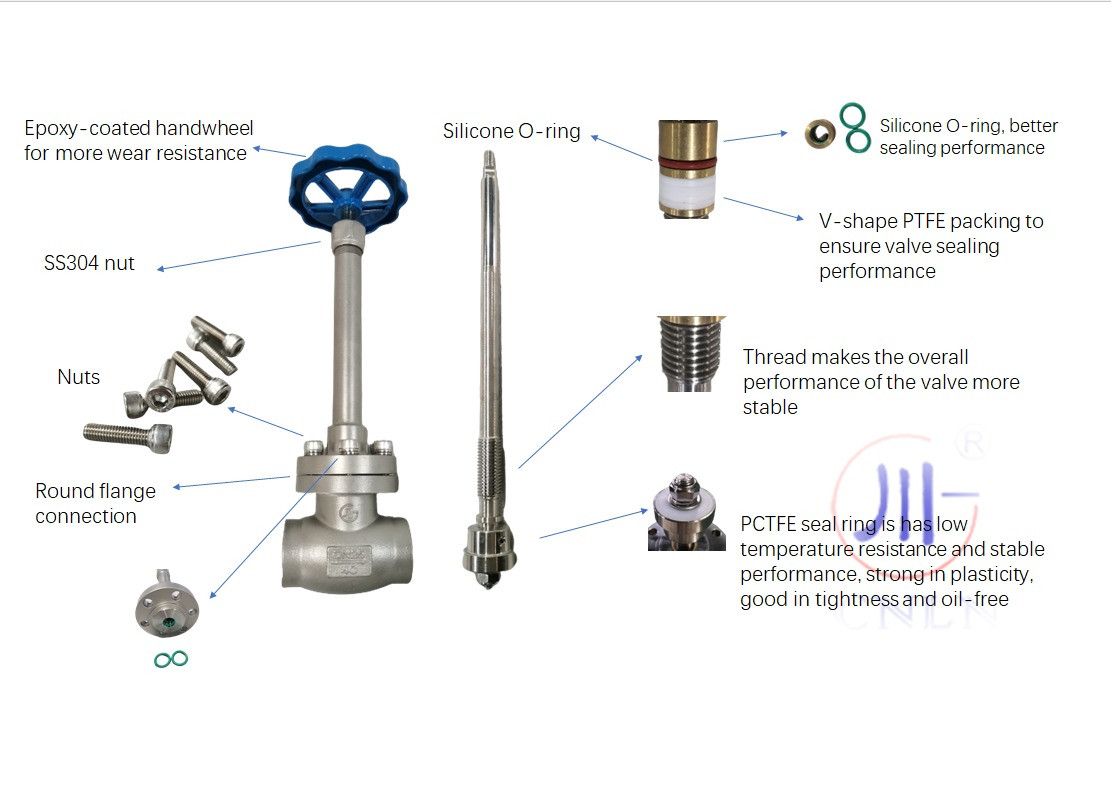

Étanchéité de disque de l'acier inoxydable 304 / 316 à basse température PCTFE

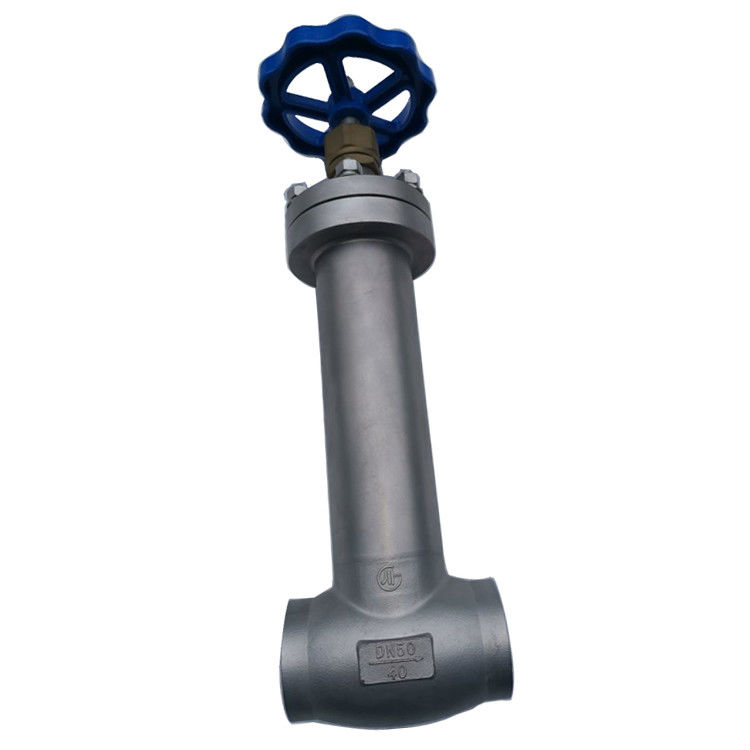

Ventilateur à disque cryogénique en acier inoxydable 304 / 316 à basse température

Introduction au projet

Selon cette forme de mouvement de la voûte de la vanne, le changement de l'entrée du siège de la vanne est directement proportionnel à la course de la voûte de la vanne.L'axe de la souche de soupape de la soupape à globe est perpendiculaire à la surface d'étanchéité du siège de la soupapeLa course d'ouverture ou de fermeture de la tige de soupape est relativement courte et elle a une action de coupe très fiable, ce qui rend cette soupape très adaptée comme moyen de coupe ou de réglage et d'étranglement.Une fois que le clapet de soupape de la soupape de globe est dans l'état ouvert, il n'y a plus de contact entre son siège de soupape et la surface d'étanchéité du volet de soupape, et il a une action de coupe très fiable.cette vanne est très adapté comme un support pour couper ou régler l'utilisation du courant. Une fois la vanne d'arrêt ouverte, il n'y a pas de contact entre son siège et la surface d'étanchéité du disque, de sorte que sa surface d'étanchéité s'use moins mécaniquement,parce que la plupart des sièges et des volets de la vanne globe sont plus faciles à réparer ou à remplacer Il n'est pas nécessaire de retirer la vanne entière du pipeline lors de l'étanchéité de l'élément, ce qui est très approprié pour le cas où la vanne et la conduite sont soudés ensemble.donc la résistance de débit de la vanne d'arrêt est plus élevée que les autres vannes.

Introduction à la soupape cryogénique

Point de maintien de la soupape à basse température:

(1) La structure est plus simple que celle de la vanne de sortie, et elle est plus pratique à fabriquer et à entretenir.

(2) La surface de scellement n'est pas facile à porter et à rayer, et le scellement est bon.Il n'y a pas de glissement relatif entre le volet de la vanne et la surface d'étanchéité du corps de la vanne lors de l'ouverture et de la fermeture, donc l'usure et les rayures ne sont pas graves, les performances d'étanchéité sont bonnes et la durée de vie est longue.

(3) Lors de l'ouverture et de la fermeture, le déplacement de la vanne est faible, de sorte que la hauteur de la vanne d'arrêt est inférieure à celle de la vanne de porte, mais la longueur de la structure est plus longue que celle de la vanne de porte.

(4) Le couple d'ouverture et de fermeture est important, l'ouverture et la fermeture sont plus laborieuses et le temps d'ouverture et de fermeture est principal.

(5) La résistance du fluide est importante, car le canal moyen du corps de la vanne est tortueux, la résistance du fluide est importante et la consommation d'énergie est importante.

(6) Direction du débit du milieu Lorsque la pression nominale PN≤16 MPa, utilisez généralement un débit de courant concomitant et que le milieu s'écoule vers le haut par-dessous du volet de la vanne; lorsque la pression nominale PN≥20 MPa,généralement utiliser le débit inversePour augmenter la capacité d'étanchéité, pendant l'utilisation, le milieu de la vanne d'arrêt ne peut circuler que dans un sens et la direction du débit ne peut pas être modifiée.

Sélection des matériaux pour la soupape cryogénique

1Matériau principal de la vanne cryogénique

1 Facteurs à prendre en considération lors du choix des matières premières

Du point de vue métallographique, en plus de l'acier austénitique avec un réseau cubique centré sur la face, le cuivre, l'aluminium, etc.,les matériaux en acier général présentent une fragilité à basse température à basse températureLors du choix du matériau hôte, choisissez d'abord le matériau adapté au travail à basse température.L'aluminium ne présente pas de fragilité à basse température à basse température, mais en raison de la faible dureté de l'aluminium et des alliages d'aluminium, la résistance à l'usure et à la rayure des surfaces d'étanchéité en aluminium sont médiocres,l'utilisation de vannes à basse température a donc certaines restrictions, uniquement à basse pression et Utilisé dans les vannes de petit diamètre.

Le matériau travaillant à basse température doit assurer ses performances à basse température, principalement pour assurer sa résistance au froid.La garniture de la vanne doit être correctement sélectionnée de manière à ce qu'elle ait une résistance suffisante aux chocs à froid pour éviter toute rupture.L'acier allié de c et de cr perd rapidement sa résistance à l'impact lorsqu'il est inférieur à -20°C, de sorte que la température de service est limitée à -30°C et -50°C respectivement.5 peut être utilisé à -100 °CL'acier inoxydable austénitique, le nickel, le monel, le Hastelloy, le titane, l'alliage d'aluminium et le bronze peuvent être utilisés à une température inférieure à -273 °C.

En outre, la sélection des matériaux pour les vannes à basse température doit également tenir compte des facteurs suivants:2 les propriétés mécaniques requises par les matériaux métalliques pour maintenir les conditions de travail à basse température3 Dans le cas d'une lubrification à basse température et sans huile, elle présente une bonne résistance à l'abrasion; 4 une bonne résistance à la corrosion;5 lors de l'utilisation d'une connexion de soudage, la performance de soudage du matériau doit également être prise en considération.

2 Sélection des matériaux pour le corps, le capot, le siège et le disque de la vanne.l'acier ferrite est utilisé lorsque la température est supérieure à -100°C- la température est inférieure à -100°C; l'acier austénitique est utilisé; les vannes basse pression et de petit calibre peuvent être fabriquées en cuivre et en aluminium.Choisir les matériaux appropriés en fonction de la basse température de fonctionnement pendant la conception.

3 Sélection du matériau de la tige et de la fixation de la vanne

Lorsque la température est supérieure à -100 °C, les matériaux de la tige et du boulon de la vanne sont en acier allié comme le ni, le cr-mo, etc. Après un traitement thermique approprié,la résistance à la traction est améliorée et la morsure du fil est évitéeLorsque la température est inférieure à -100°C, il est fabriqué en acier inoxydable austénitique résistant aux acides.La faible dureté de l'acier 18-8 résistant aux acides provoquera des rayures entre la soupape et l'emballage.La surface de la tige de soupape doit donc être recouverte de chrome dur (épaisseur de recouvrement 0,04-0,06 mm),ou nitrée et enduite de nickel-phosphore pour augmenter la dureté de la surfaceAfin d'éviter que l'écrou et le boulon ne mordent, l'écrou est généralement en acier mo ou en acier ni, et la surface du fil est recouverte de disulfure de molybdène.
